ACDC電源模塊發展的開發設計要點是多少
ACDC電源模塊廠家淺析電源模塊發展的設計要點是什么
模塊電源的細化，模塊化和標準化以及通過構建塊方式相結合的電路拓撲已經得到越來越廣泛的應用。如何快速推出高品質，高可靠性，低成本的模塊化電源，提高產品競爭力，同時也要求我們不斷改進電路，材料，制造工藝等諸多突破。
在我們國家大約有100甚至上百家研發和生產企業，主要是小型和民營企業，整體競爭力不是很大，行業低，在電力市場上排名前十的開關電源制造商市場份額不到60％，其中大部分是國際知名品牌，國內品牌較少。特別是在低端電源模塊市場的角度來看，行業基本表現完全是競爭現狀。在高端電力市場，受相應的技術，工藝等方面的制約，市場集中程度高，市場份額將被國際知名品牌企業占領。
作為中國企業，為了保持低端市場的強勁競爭力，還是進入高端市場份額與國際品牌的市場份額，各個行業都在關注這個問題。以下將從D的許多方面C-DC模塊供電趨勢以及熱門話題進行探討。
產品想法改變
現在國內的市場競爭，不再是6級的性能競爭，已經開始改變產品價格的競爭優勢，電路設計，材料選擇，生產工藝等方面的不斷創新和突破應放在前沿尋求更多簡潔，新穎，便宜的程序，如果仍然堅持慣例，其次是競爭對手，只會降低和降低利潤，最終被淘汰。而在社會的新形勢下，不再是吃魚的大魚，更多的魚吃慢魚的形式，而如果發現新的市場不趕緊搶占，那么很快就會被對手抓住第一架飛機變得如此被動，甚至無法滲透和放棄。如果您發現沒有申請保護的新電路，您很快就會被重新設計或昂貴的使用所困擾。
創新的電路設計
電源模塊的電路方案已經越來越成熟。根據不同功率模塊的性能要求，所選擇的電路方案已基本固定成型。為了使產品脫穎而出，我們必須愿意在設計電路方面有所突破，無損電路，軟開關，新電路等，就像是一種新型的轉換器“開關電容轉換器”，省去了核心變壓器，產品尺寸可以設計的很小。 或者，在不喪失性能的前提下，電路應該簡化，降低產品成本，優化電路參數，提高性能和可靠性。 說產品質量是設計的，生產過程設計必須考慮到生產能力，而且要滿足生產自動化，盡量避免人為參與，所有參與過程的質量都得不到保證，成本高。

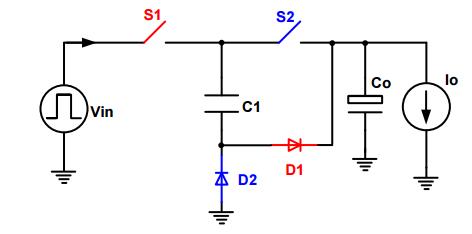

降壓開關電容式變壓器拓撲
電子材料的創新使用

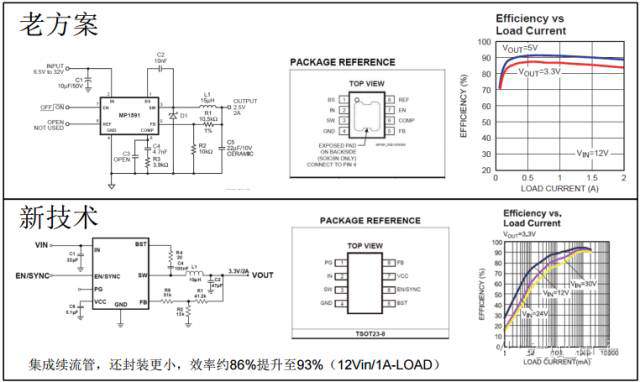

當今社會科學技術的發展日新月異，電子元件的更換時間越來越短。有一些高科技，小型化，低功耗，高集成度和低成本的材料正在踴躍進入市場，使得功率模塊產品可以設計成功率密度更高，性能更高，成本更低。例如，目前主流的RCA尺寸的芯片是0603型，0402型，正朝著更小的尺寸0201和01005型方向發展，如106K貼片陶瓷電容已經被0805封裝; SO-8封裝的IC引腳鍵合工藝成封裝工藝技術，可設計成TSOT23-8封裝更小，功耗更低，散熱性好，但功率密度提高2倍以上;而碳化硅二極管（SiC）的恢復和反向恢復時間非常短，缺乏正向恢復和反向恢復充電特性，使得材料封裝尺寸更小，效率更高，產品設計更加緊湊。
除了用于隔離反激DCDC模塊電源設計的PWM控制芯片之外，國內企業基本上還是使用了非常成熟，普通的2843或3843系列芯片，但是這些芯片的功能遠遠落后于開發需求模塊電源功能齊全，功率密度大，成本低，電磁兼容性高是模塊電源發展的必然趨勢。

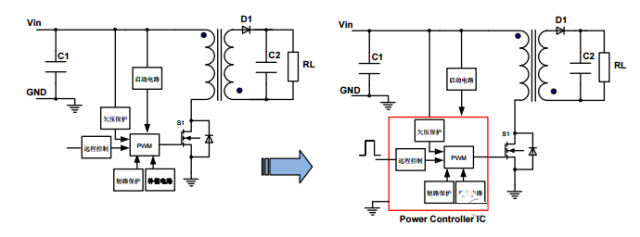

因此，一些二流的集成和封裝技術整體出現。一些外圍電路完全集成在芯片中，甚至包括斜坡補償，欠壓保護，短路保護，遙控等主要功率器件，構成功能完善，外圍元件極少，集成芯片或模塊成本低，或直接購買裸芯片，封裝后組裝成功能模塊，焊接在PCB上，然后粘接。這也是目前的研究熱點，國內主流企業和國際品牌，也有一些IC公司已經在這個方向上投入了大量的人力和財力資源來設計和開發材料。
像低功耗一樣，許多IC公司（例如TI）現在都參與了電力行業。他們致力于將低功率電源封裝到集成電路中，然后生產和銷售自己的模塊電源。這可以做得很低，這將給電力企業帶來非常大的沖擊，當時這個喊叫必須要找到IC公司合作，這可能是模塊的發展趨勢。
電磁兼容與認證要求
目前國際上已建立了完美的電磁兼容標準與認證系統，國際產品的電磁兼容和安規認證都有嚴格的設計要求通過，并作為重要關鍵性能要求，而我國產品還沒開始對此重視，趨于電磁兼容性能的測試和安規認證的巨額成本，小企業無法承受，中企業的不舍投入，或者說產品國內客戶端的無明確要求推動，導致我國產品始終無法與國際產品媲美，無法銷售國外市場，因為電磁兼容標準與認證是國外市場的門檻。還好，我國也逐批宣布了必要通過電磁兼容認證的產品目錄，為民族工業參與國際化的競爭打下了基礎，也將推動著模塊電源企業對電磁兼容標準與認證的重視和建設。
