Pyxos嵌入式網絡鏈路供電模塊設計有多種方式，目前在工業系統中應用較為廣泛，除了鏈路直流供電模塊外，還有交流電源模塊供電。 本文將重點對交流電源模塊設計的原理和敘述進行簡要的分析，以幫助工程師更全面地了解Pyxos嵌入式網絡電源設計技術。
在正常的系統運行期間，使用鏈路交流供電技術的電源模塊將向Pyxos嵌入式網絡提供24V交流電。 這部分主要由交流濾波電路和24VAC降壓變壓器組成，其基本結構原理如下圖所示。

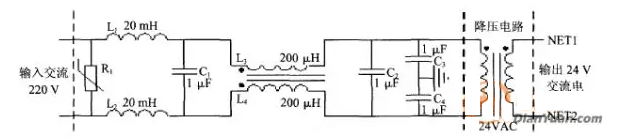

圖為交流電源模塊的原理圖
從鏈路交流電源模塊原理圖我們可以更清楚地看到整個系統中，交流濾波電阻R1用來抵抗浪涌電涌，L1，L2，C1和C2主要用于濾除串行模式噪聲。其中L3，L4和C3，C4用于消除和消除共模噪聲，L3，L4纏繞在同一個磁環上，它們有相同的圈數，一般每圈繞10-15圈左右。由于電源線的往返電流產生的磁通在磁芯中相互抵消，因此L3和L4對串行模式噪聲沒有感應作用，反共模噪聲具有電感抑制作用。 24VAC變壓器將純220V交流電壓過濾到24V。
因此，如果運行期間遇到的Pyxos嵌入式網絡單元的負載為32個單元，工程師如何設計網絡的正常運行？其實非常簡單，在選擇變壓器的額定容量時只需要小心，在這種情況下變壓器應至少選擇55VA的額定容量。如果單位負載小于32，可能會適當降低變壓器額定值容量。 除保護變壓器不能過載外，次級漏感不小于950μH。
