怎么設計一個散熱好的5v電源模塊？
在生活和生產中我們總會用到林林總總的電源，電源能否高效的作業取決于它的對電的改換功率，其實還有一個重要的功率損耗問題，那就是發熱，發熱糟蹋的能量是比較的多的，那么我們要怎么設計出一個低發熱損耗的5V電源模塊呢，下面就由小編給你們說說

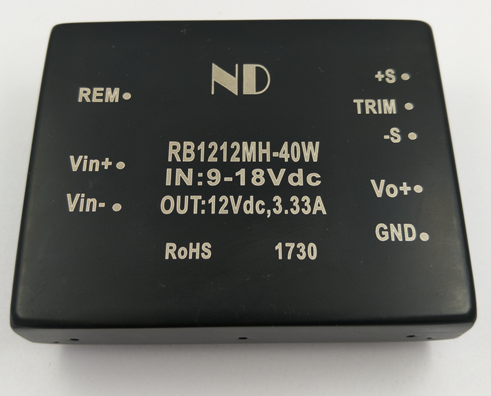

模塊電源在作業時存在必定的自身功率損耗，也就是說存在著一個改換功率問題。改換功率的凹凸與輸入電壓、 輸入電壓范圍、作業溫度、輸出電壓、輸出功率有關，改換功率直接影響散熱體系的設計。
1. 改換功率和自身損耗的核算 我公司產品的改換功率在技能手冊上能夠查到。特殊定制的產品，可來電與銷售部技能支持咨詢，用戶也可通過 試驗求出改換功率。
核算如下： ŋ = Pout/Pin -改換功率 Pout-輸出功率 Pin-輸入功率 知道模塊的功率就可求出電源模塊的自身損耗。 即 Pd=Pin-Pout=Pout/ŋ-Pout Pd -自身損耗

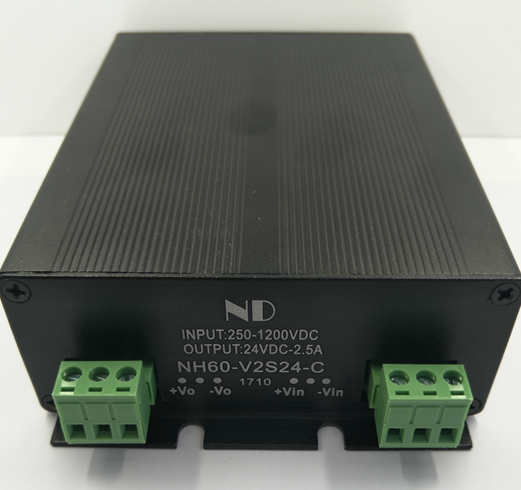

2. 溫升的核算 在我們能達電源公司手冊里每一種產品均供給了該類型電源模塊的熱阻θca，其單位為°C/W。知道熱阻θca和自損Pd就能夠 精確的求出電源模塊的溫升ΔT。 核算方法：ΔT = Pd • θca 舉例說明：己知我公司產品XX類型模塊，其輸出參數： Vin輸入電壓 = 48VDC Vo輸出電壓 = 12VDC lo輸出電流 = 4A Po功率 = 48W ŋ改換功率 = 89% (查手冊) 先求出自身損耗Pd Pd=Pout/ŋ-Pout = 48/0.89-48≈6W 查我公司產品手冊，假設該類型的θca = 5°C/W, 代入ΔT = Pd • θca = 6W • 5°C/W = 30°C。 由此我們能夠得出該模塊正常作業時其溫升ΔT = 30°C。 溫升ΔT是一個很重要的參數，我們知道了溫升ΔT和環境溫度Ta就能夠很便利算出作業殼溫TC。 公式為：Tc = Ta+ΔT Tc — 殼溫 Ta — 環境溫度 ΔT — 溫升 如環境溫度Ta = 20°C,那么殼溫就是 Tc = 20°C+30°C = 50°C 此刻再查找我公司產品手冊中規則的該模塊答應的窩殼溫Tcmax，慣例工藝模塊Tcmax高為85°C，鋁基板工 藝模塊Tcmax高為100°C，我們核算的殼溫Tc=50°C，遠低于高答應值，滿意Tc<<Tcmax,能夠正常使用。在這里 用戶還應留意 一個重要的問題：根捶可靠性的核算方法，作業時溫度越低可靠性越高，稀有據標明電源模塊的溫度上 升10°C，MTBF就會下降20%，客戶依據這個準則，作業時模塊的溫度應盡可能的低。 手冊中查到的高殼溫Tcmax是極限值，廠家確保在高溫度Tcmax下能夠正常作業，但MTBF要下降，這點用 戶必定要留意！把溫度降下來有多種途徑，選用不同的方法會直接影響熱阻θca的巨細。 裝置方法上一般裝置和加裝散熱器裝置，加裝散熱器應考慮不同的物理面積。 散熱器的巨細影響θca的巨細，有關散熱器的參數可參照散熱器的生產廠家的數據，我公司的電源產品一般均配 有散熱器，個別產品備有巨細不同標準的散熱器供用戶挑選，凡我公司所配的散熱器均標明熱阻θca�？諝饬魉贋槊� 每秒M/S，也有用英制單位線性英尺毎分鐘LFM。 換算聯系近似為： 200LFM=1M/S 但凡我公司配套的散熱器均稀有據，用戶可依據帶有散熱器的θca熱阻代入公式即可算出模塊作業時的Tc。 如果用戶選用逼迫風冷，可依據不同風速M/S下的θca值代入公式，即可得到該風速下的溫升ΔT。選用逼迫風 冷，添加空氣的流速會帶來顯著的作用，能夠大大縮小散熱器的物理尺度，乃至能夠不要散熱器。但電扇帶來體積的 添加和顯著的風噪，電扇自身可靠性的MTBF還會直接影響整個電源體系的MTBF，用戶要均衡考慮。 裝置散熱器應留意空氣對流的方向問題。
