DC-DC電源模塊這么多,我們應該怎么選擇對
我們知道,如果不會選擇DC-DC電源模塊的話,會給我們的系統可靠性帶來很多的麻煩,下面小編就叫你們?cè)趺催x擇對的電源模塊了

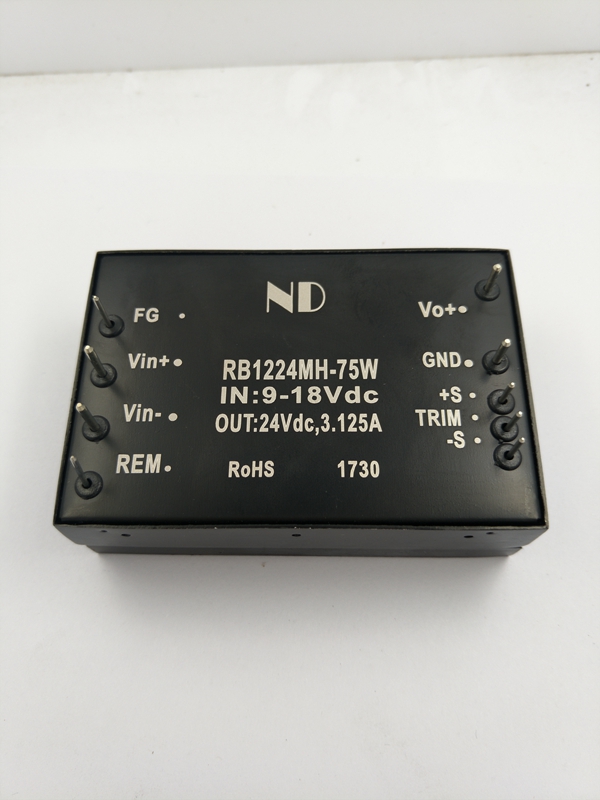

DC-DC電源模塊體積小，性能優越，使用方便，廣泛應用于通信，網絡，工業控制，鐵路，軍事等領域。
許多系統設計人員已經意識到正確合理地選擇DC-DC電源可以省去電源設計和調試的麻煩，集中在自己的專業領域，不僅可以提高整個系統的可靠性和設計水平，更重要的是縮短整個產品的開發周期，為贏得激烈的市場競爭贏得寶貴的商機。那么，如何正確合理地選擇DC-DC電源，我將從DC-DC電源模塊設計，結合模塊用戶信息反饋的推廣和使用，就這個問題進行討論，對于大多數系統設計人員參考。
DC-DC電源模塊選項
選擇使用DC-DC電源模塊除了最基本的電壓轉換功能之外，還有幾個方面需要考慮：
1.額定功率
一般建議使用實際的電源電源模塊額定功率為30〜80％是合適的（具體比例尺寸等因素，如后文所述），模塊在各個方面的功率性能都更加充足和穩定。過輕負載造成資源浪費，過重不利于溫升，可靠性等。所有的模塊都有一定的過載能力，例如，以下公司產品可達120〜150％，但仍然不推薦長時間在超負荷條件下工作，畢竟這是一個短期的應急預案。
2.包裝形式
電源模塊采用多種形式封裝，符合國際標準也非標準也有同樣的公司產品，同樣的電源產品有不同的封裝，同一個封裝具有不同的功率，那么如何選擇封裝呢？主要有三個方面：
①一定功率條件下的體積應盡可能小，以便給系統其余部分更多的空間更多的功能;
②盡量選擇符合國際標準的包裝產品，因?yàn)榧嫒菪暂^好，不限于一個或兩個供應商;
③應該是可擴展的，便于系統擴展和升級。選擇一個封裝，由于電源的供電要求，電力系統升級源模塊封裝仍然是一樣的，系統電路板設計不能改變，這大大簡化了產品升級，節省了時間。以鼎力新大功率電源模塊產品為例：全部符合國際標準的工業用半磚，全磚包裝，與VICOR，LAMBDA等知名品牌完全兼容半磚電源覆蓋范圍50〜200W，全磚產品覆蓋范圍100〜300W。
3.溫度范圍和降額使用
一般工廠電源模塊有幾種溫度范圍的產品可供選擇：商業級，工業級，軍用級等，在選擇電源模塊時必須考慮到工作溫度范圍的實際需要，因?yàn)闇囟燃?jí)別不同的材料和制造工藝是不同的價格是非常不同的，不適當?shù)倪x擇會影響使用，所以不得不慎重考慮。有兩個選項：
第一種是基于功率和封裝選項的使用，如果在實際使用功率條件下的體積（封裝）接近額定功率，那么模塊的額定溫度范圍必須嚴格滿足實際需要，甚至是略微有余。
其次要根據溫度范圍來選擇，如果考慮成本較小的產品溫度范圍，但有時溫度接近極限，該怎么辦？降額。也就是說，選擇功率大一點的產品，所以“大車”，溫度較低，在一定程度上緩解了矛盾。降額比隨功率等級而變化，一般在50W以上3〜10W /℃�？傊催x擇產品溫度范圍寬，功率利用更充分，包裝更小，但價格更高;或者選擇產品的一般溫度范圍，價格較低，功率余量和封裝尺寸要大一些。應該是不拘一格的考慮。
4.工作頻率
一般來說，工作頻率越高，輸出紋波噪聲越小，電源動態響應越好，但對元件特別是磁性材料的要求越高，成本也會增加，因此家用電源模塊的開關頻率To 300kHz以下，甚至有的只有100kHz左右，所以很難滿足負載條件下動態響應的要求，在高要求的場合要考慮使用高開關頻率的產品。另一方面當電源模塊開關頻率接近信號工作當頻率很容易引起跳動時，選擇也應考慮到這一點。三腳架電源模塊開關頻率高達500kHz，具有出色的輸出特性。
5.隔離電壓
一般而言，電源模塊的隔離電壓不是很高，但隔離電壓越高，電源模塊的泄漏電流越小，安全性和可靠性越高，EMC特性越好。所以目前業內常見的隔離電壓水平在1500VDC以上。
6.故障保護功能
有關統計表明，模塊在預期有效時間內失效的主要原因是外部故障條件下的損壞。正常使用失敗的可能性非常低。因此延長模塊供電壽命和提高系統可靠性的一個重要環節就是選擇具有完善保護功能的產品。也就是說，當電源模塊的外部電源發生故障時，模塊的電源會自動進入保護狀態而不會永久失效。外部故障消失后，自動恢復正常。電源模塊保護應至少包括輸入過壓，欠壓，軟啟動保護;輸出過壓，過流，短路保護，大功率產品也應有過溫保護等等。
7.功耗和效率
根據公式，Pin，Pout，P分別消耗模塊的功率輸入，輸出功率和自身的功率損耗。 可以看出，輸出功率在一定條件下，模塊損耗P消耗越小，效率越高，溫度越低，壽命越長。 除了完全正常的損耗之外，還有兩個值得注意的損耗：空載損耗和短路損耗（輸出短路模塊功耗），因?yàn)檫@兩個損耗越小，表明模塊效率越高，尤其是短路 - 電路未及時采取措施可能會持續很長時間，并且由于短路損耗較小，故障概率會大大降低。 當然損耗越小越符合節能要求。
