了解對電源模塊輸出電壓的調節
來源：廣州能達電源技術有限公司 發表時間：2018-07-19 15:37:03 瀏覽數：

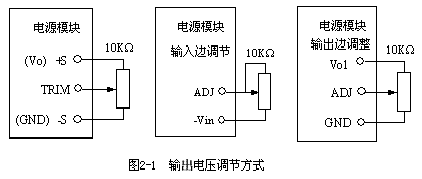

對我們廣州能達電源公司產品中有TRIM或ADJ管腳的產品，可以通過電阻或電位器對輸出電壓進行一定范圍內的調節。 對TRIM管腳，將電位器的中心與TRIM相連，在有+S,-S管腳的模塊電源中，其他兩端分別接+S、-S，沒有+S、-S時將兩端分別接到相應主路的輸出正負極上，調節電位器即可。電位器的阻值一般選用5KΩ～10KΩ比較合適。一般微調范圍為±10%。如圖2-1所示:
對于ADJ管腳，分為輸入邊調節(如SMP、ER系列15W)與輸出邊調節(如LN系列15W)。
輸出邊調節的與TRIM管腳的調節方式一樣。輸入邊調節的只能上調輸出電壓，此時將電位器的其中一端與中心相接，另一端接輸入的地(-Vin)。在直接與輸出正負極相連時，請單獨走線以免引入其他不必要的干擾。
